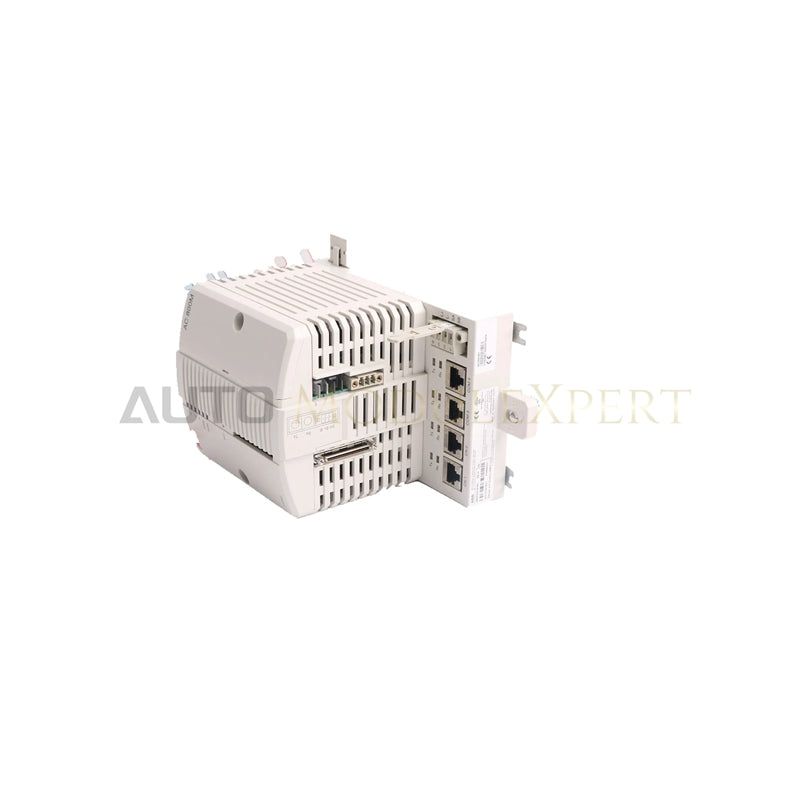

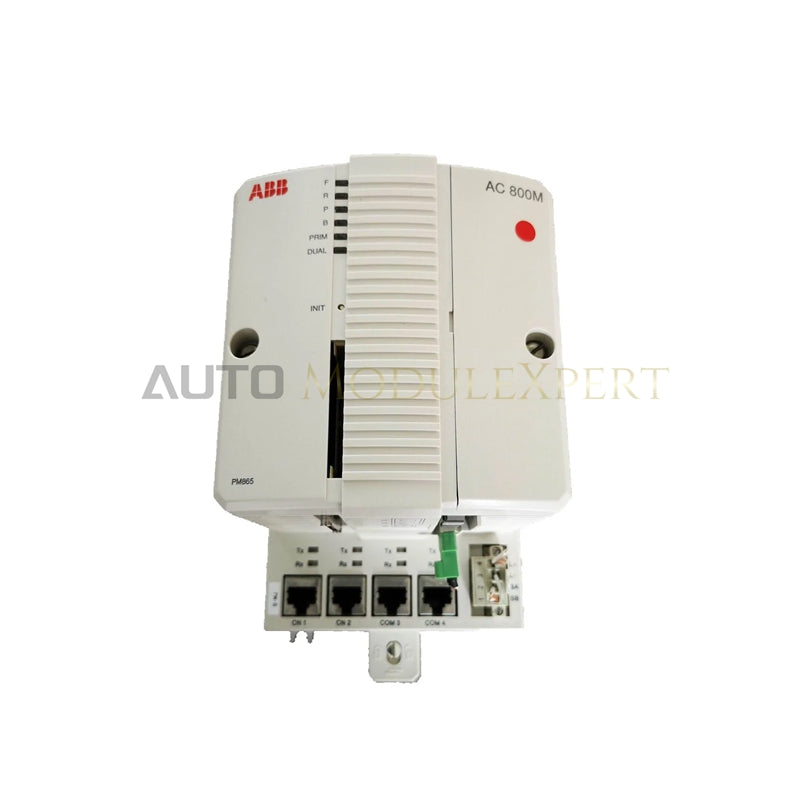

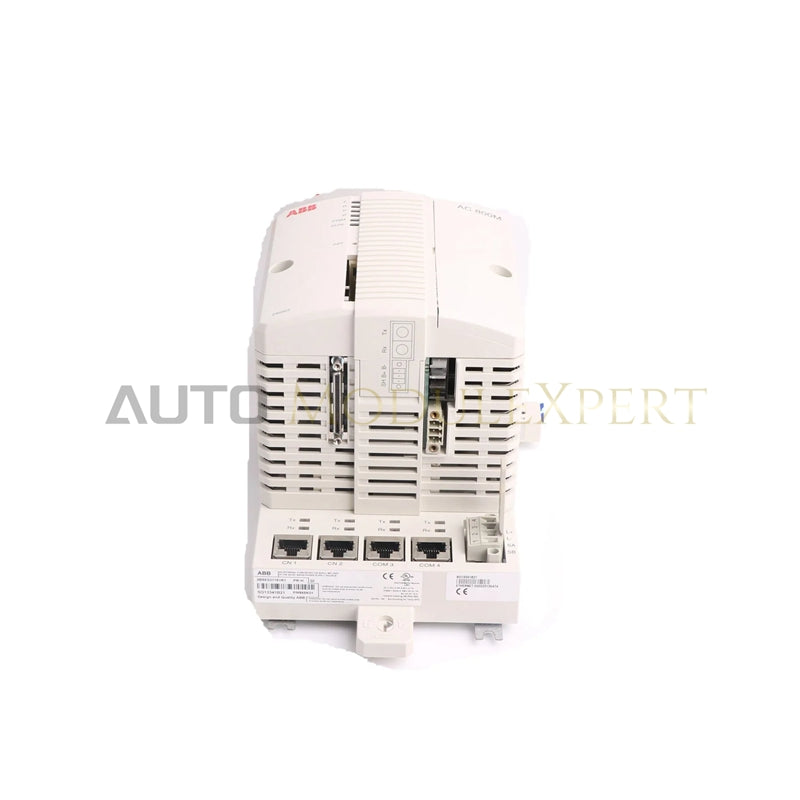

Комплект контроллера ABB PM863K02 3BSE088382R1 AC 800M

Настроенный для обработки сигналов безопасности с высокой степенью целостности SIL3 в управляющих сетях System 800xA, ABB PM863K02 3BSE088382R1 (комплект резервированного контроллера PM863K02) обеспечивает непосредственное физическое и электрическое выполнение операций. Работая на процессоре MPC866 с частотой 96 МГц и памятью 32 МБ, этот двухблочный комплект обеспечивает детерминированное выполнение и быстрое аппаратное резервирование. Модуль управляет отказоустойчивым сканированием ввода-вывода, обменом данными по объединительной панели и целостностью безопасности системы без внешнего вмешательства.

Расшифровка суффикса и матрица моделей

Технические характеристики оборудования

Выполнение резервированным процессором и детерминированная безопасность объединительной панели

Благодаря архитектуре с двумя процессорами модуль обеспечивает отказобезопасное выполнение, запуская синхронные циклы задач по выделенному кабелю RCU-Link (TK851). Высокая доступность обеспечивается постоянной проверкой зеркального состояния оборудования, что сохраняет непрерывность процесса при отказе. Встроенный интерфейс расширения CEX-Bus поддерживает до 12 модулей, обеспечивая строгую детерминированность сигналов во всем подключенном оборудовании ввода-вывода. Гальваническая изоляция до 500 VAC защищает внутренние регистры CPU от внешних импульсных перенапряжений, гарантируя работу сертифицированной по SIL3 системы безопасности в сложных промышленных условиях.

Часто задаваемые вопросы

В: Как система выполняет переключение CPU без прерывания технологического процесса?

О: Два процессорных блока PM863K01 поддерживают синхронизацию памяти в реальном времени по кабелю TK851 RCU-Link. Если первичный процессор обнаруживает неисправность, управление передается вторичному блоку с максимальной задержкой 10 мс, при этом состояние выходной памяти сохраняется без сброса полевых устройств.

В: Какие ограничения ModuleBus ввода-вывода действуют при работе в режиме резервирования CPU?

О: В конфигурации с одним CPU шина ModuleBus поддерживает до 96 модулей ввода-вывода. При настройке резервирования CPU с использованием комплекта PM863K02 максимальная поддерживаемая емкость ModuleBus снижается до 84 модулей ввода-вывода для сохранения детерминированного времени сканирования.

Рекомендации по монтажу на объекте

Установите оба процессорных блока вертикально на стандартную DIN-рейку, чтобы обеспечить достаточный отвод тепла за счет конвекции. Оставьте свободное пространство не менее 50 мм сверху и снизу блоков. До подачи питания напрямую соедините кабелем TK851 RCU-Link выделенные порты RCU обоих блоков PM863K01. Все линии питания 24 VDC прокладывайте экранированными кабелями типа «витая пара», подключив дренажные проводники экрана непосредственно к центральной шине функционального заземления (FE). Убедитесь, что кабель расширения CEX-Bus (TK850) полностью вставлен и зафиксирован удерживающими зажимами, чтобы предотвратить периодические ошибки связи по объединительной панели, вызванные механической вибрацией.
