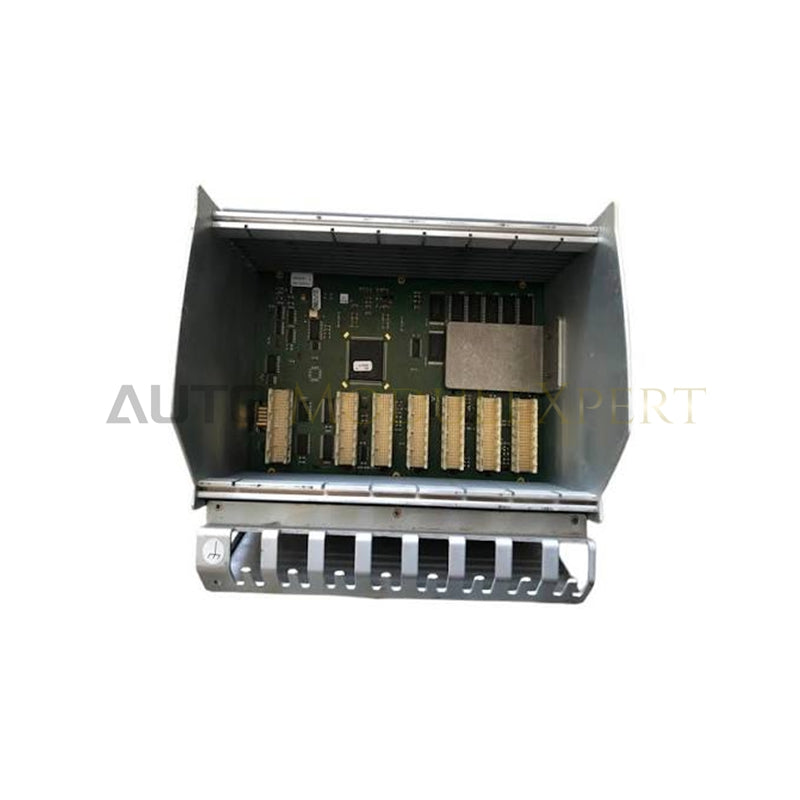

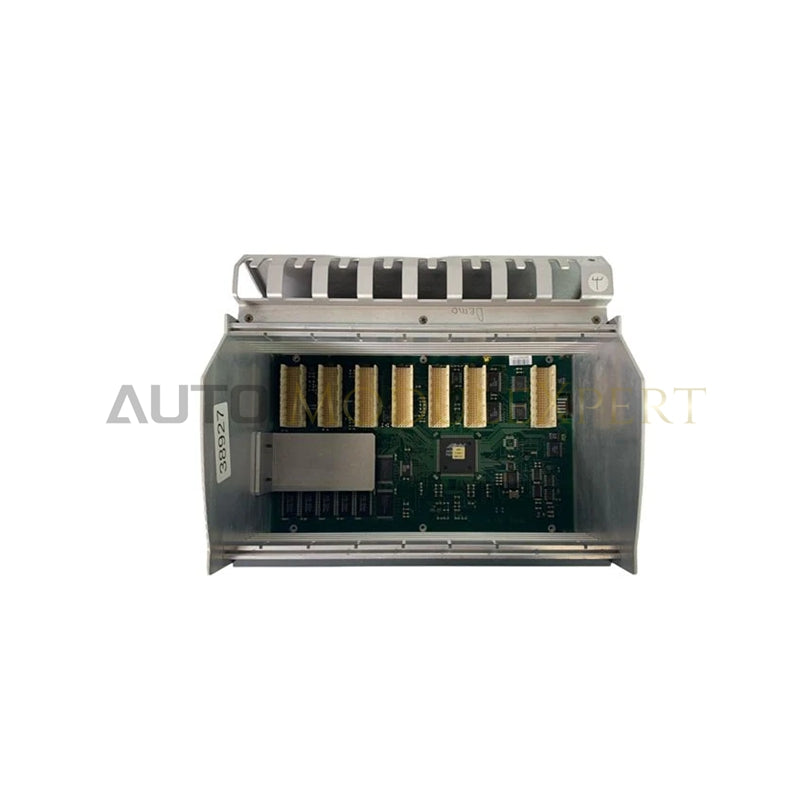

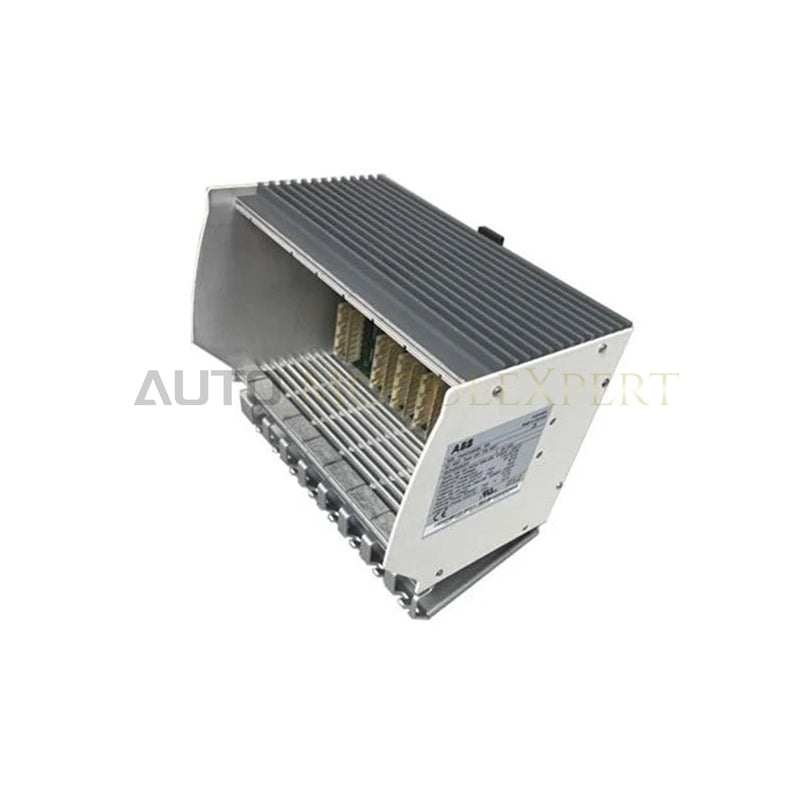

ABB PM802F 3BDH000002R1 Steuerungsmodul
Das ABB PM802F 3BDH000002R1, auch als PM802F-Steuermodul katalogisiert, dient als dedizierte Hardwarekomponente für die zyklische Feldbus-Signalverarbeitung und die Ausführung der Anwenderapplikationslogik innerhalb der ABB Freelance AC 800F DCS-Plattformen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | PM802F 3BDH000002R1 |
| Marke | ABB |
| Herkunft | Schweden |
| Gewicht | 1,6 kg Basiseinheit (bis zu 5 kg vollständig montiert) |
| Abmessungen | 239 mm B x 164 mm T x 202 mm H |
| Betriebstemperatur | -20 bis +55 °C |
| Leistungsaufnahme | Max. 6,3 W Basiseinheit (~10 W je nach Last) |
| Mikroprozessor | Intel 80960HT 32-Bit-RISC (25/75 MHz, bis zu 150 MIPS) |
| Speicherkapazität | 4 MB statischer, batteriegepufferter RAM, 8 MB Flash-PROM |
| Versorgungseingang | 24 VDC (+/-10%) |
| Befehlsausführungszeit | < 1,0 ms pro 1000 Binär-/16-Bit-Befehle |
| Feldbus-Steckplätze | 6 Modulsteckplätze + 1 Versorgungssteckplatz |
| Schutzart | IP20 (bis zu IP54 bei Einbau in ein Gehäuse) |
Kommunikationsgeschwindigkeit des Backplane-Busses und I/O-Dichte
Der interne 100-MB/s-Datenbus der CPU-Platine ermöglicht eine hohe Kommunikationsgeschwindigkeit des Backplane-Busses über alle 6 Feldbus-Modulsteckplätze hinweg und erlaubt das deterministische zyklische Scannen von bis zu 1024 lokalen und dezentralen I/O-Punkten. In redundanten Gerätekonfigurationen synchronisieren zwei AC 800F-Controller Prozessdaten über eine dedizierte sekundäre Ethernet-Verbindung, wodurch bei einem Ausfall des primären Prozessors innerhalb von Millisekunden ein nahtloses Umschalten möglich ist. Die integrierte Speicherarchitektur reserviert 4 MB batteriegepufferten statischen RAM für die Ausführung des Anwenderprogramms und hält die Verarbeitungszeiten für 32-Bit-Befehle unter 1,5 ms.
Häufig gestellte Fragen
F: Wie führt der Controller die Synchronisierung der Hardwareredundanz aus?
A: Die Redundanz nutzt zwei AC 800F-Einheiten, die über ein sekundäres Ethernet-Kommunikationsmodul gekoppelt sind. Diese dedizierte Verbindung gewährleistet eine kontinuierliche Speichersynchronisierung zwischen der aktiven und der Standby-Einheit und ermöglicht bei einem Ausfall des primären Controllers innerhalb von Millisekunden eine stoßfreie Übernahme.
F: Wie werden die Inhalte des flüchtigen RAM bei einer Unterbrechung der 24-VDC-Hauptversorgung erhalten?
A: Eine interne Lithium-Backup-Batterie versorgt das 4 MB große statische Lese-/Schreibspeicher-Array, wenn die eingehende 24-VDC-Versorgung abfällt, und bewahrt so die Anwendungslogik und dynamischen Parametertabellen.
F: Welche Schnittstellen für Erweiterungsmodule werden vom PM802F-Basischassis unterstützt?
A: Das Chassis verfügt über 6 Modulsteckplätze für Feldbus-Schnittstellenkarten, beispielsweise PROFIBUS-DP, Modbus TCP, CAN und FOUNDATION Fieldbus H1 über Link-Geräte, sowie über 1 dedizierten Steckplatz für ein Versorgungsmodul.
Richtlinien für die Installation vor Ort
Montieren Sie die Basiseinheit senkrecht in einem geerdeten Metallschaltschrank, um eine optimale Konvektionskühlung zu gewährleisten und die Schutzart IP20 zu erreichen. Verbinden Sie die Erdungsschraube des Chassis direkt mit der Schutzerdungs-(PE-)Sammelschiene des Hauptschranks; verwenden Sie dazu ein kurzes Kupfererdungsband mit großem Querschnitt.
Stellen Sie sicher, dass die eingehende 24-VDC-Versorgung eine geregelte Spannung innerhalb des Toleranzbereichs von +/-10% (21,6 bis 26,4 VDC) liefert. Verbinden Sie bei der Konfiguration der Controller-Redundanz die primären und sekundären Ethernet-Synchronisierungsleitungen mit industriellen geschirmten Twisted-Pair-Kabeln und führen Sie diese von Hochspannungs-AC-Leitungen weg, um eine elektromagnetische Einkopplung von Störungen in den Synchronisierungskanal zu verhindern.
