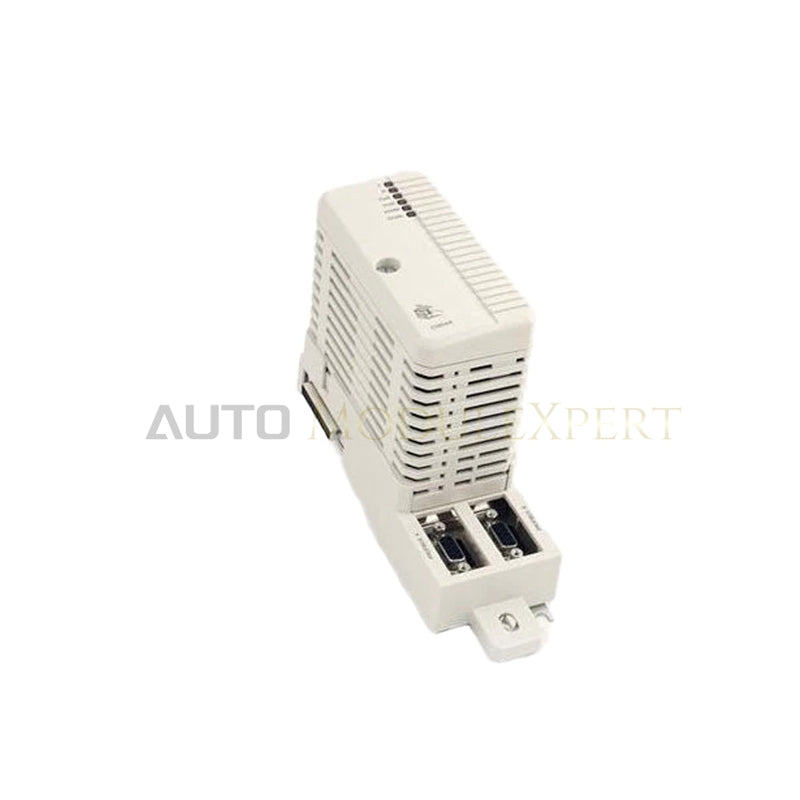

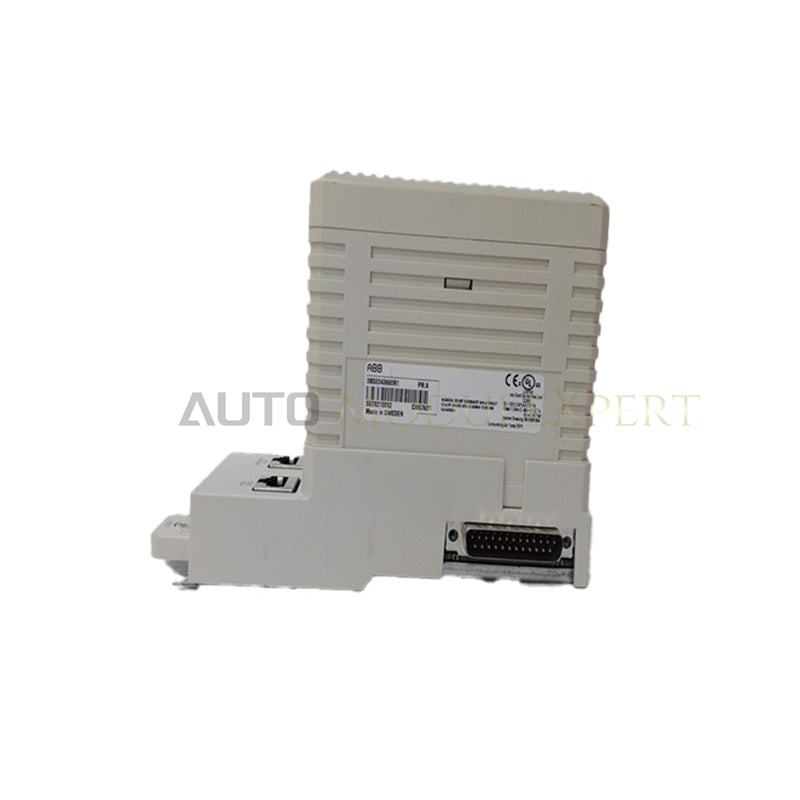

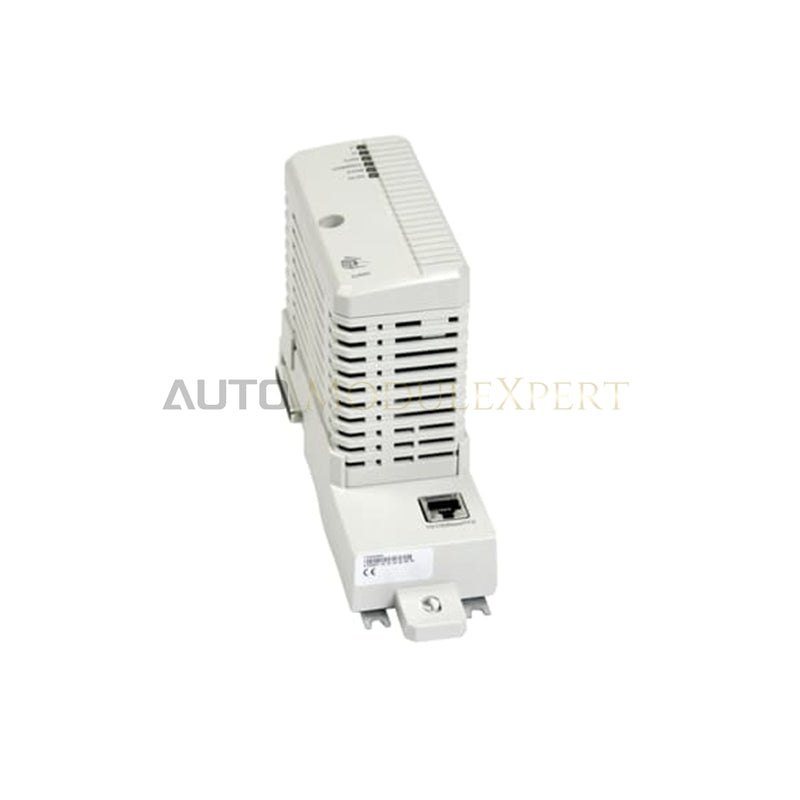

ABB CI855K01 3BSE018106R1 Kommunikationsschnittstellenmodul
Das für die Überwachung und Steuerung von INSUM-Schaltanlagen in AC 800M-Plattformen konfigurierte ABB CI855K01 3BSE018106R1 (CI855-Kommunikationsschnittstellenmodul) ermöglicht die direkte physikalische/elektrische Ausführung.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | CI855K01 3BSE018106R1 |
| Marke | ABB |
| Herkunft | Schweden |
| Gewicht | 0,7 kg (700 g einschließlich TP853-Bodenplatte) |
| Abmessungen | 59 mm B x 127,5 mm T x 185 mm H |
| Betriebstemperatur | 0 bis +55 Grad C |
| Leistungsaufnahme | ~150 mA bei 24 VDC (Versorgung über CEX-Bus) |
| Kommunikationsprotokoll | ABB INSUM Ethernet |
| Übertragungsgeschwindigkeit | 10 Mbit/s |
| Physischer Anschluss | RJ-45-Buchse (8-polig) |
| Bus-Schnittstelle | System-CEX-Bus (max. 6 Einheiten pro AC 800M-Controller) |
| Max. unterstützte Geräte | Bis zu 128 MCUs pro Modul (max. 256 pro Controller) |
| Hot-Swap | Unterstützt |
| Schutzart | IP20 (EN 60529) |
Kommunikationsgeschwindigkeit und I/O-Dichte des Rückwandbus
Das Modul wird direkt an die CEX-Bus-Rückwandplatine angeschlossen und nutzt die Kommunikationsgeschwindigkeit des Rückwandbusses, um Echtzeit-Signale zur zeitlichen Verteilung und Ereigniszeitstempelung der Schaltanlage zu verarbeiten. Ein einzelner AC 800M-Controller unterstützt bis zu 6 CI855-Module und ermöglicht dadurch eine skalierbare I/O-Dichte zur Verwaltung von bis zu 128 Motor Control Units (MCUs) pro Modul über 2 INSUM-TCP/IP-Gateways. Die Stromverteilung erfolgt direkt über den CEX-Bus vom Prozessormodul mit ~150 mA bei 24 VDC, wodurch externe Stromversorgungsanschlüsse entfallen, während IEC-61131-Anwendungsfunktionsbausteine ausgeführt werden.
Häufig gestellte Fragen
F: Benötigt das CI855-Modul einen externen 24-VDC-Stromversorgungsanschluss?
A: Nein, das Modul erhält seine Betriebsspannung direkt vom AC 800M-Prozessormodul über die CEX-Bus-Rückwand-Schnittstellenverbindung.
F: Wird Hot-Swapping während des laufenden Systembetriebs unterstützt?
A: Ja, das CI855-Modul unterstützt Hot-Swapping auf der TP853-Bodenplatte und ermöglicht den Austausch des laufenden Moduls, ohne benachbarte CEX-Bus-Kommunikationsmodule zu unterbrechen oder die Controller-Stromversorgung abzuschalten.
F: Wie viele Geräte können maximal von einer einzelnen CI855-Karte verwaltet werden?
A: Jedes CI855-Modul stellt über 2 INSUM-TCP/IP-Gateways eine Schnittstelle zu bis zu 128 Motor Control Units (MCUs) her und steuert bis zu 4 LonWorks-Subnetze pro Gateway.
Richtlinien für die Installation vor Ort
Rasten Sie die TP853-Bodenplatte sicher auf der standardmäßigen DIN-Schiene ein, bevor Sie das CI855-Schnittstellenmodul auf den internen CEX-Bus-Headeranschluss schieben. Stellen Sie sicher, dass die Erdungslasche der Bodenplatte direkten mechanischen Kontakt mit der DIN-Schiene hat, um die Erdung des IP20-Gehäuses aufrechtzuerhalten.
Verlegen Sie das 8-polige RJ-45-Ethernet-Netzwerkkabel getrennt von Hochspannungs-AC-Kabeln, um elektromagnetische Kopplungen zu verhindern. Stellen Sie sicher, dass die Luftzirkulation im Schaltschrank die lokalen Umgebungstemperaturen innerhalb des angegebenen Betriebsbereichs von 0 bis +55 Grad C hält, um eine thermische Beeinträchtigung während des kontinuierlichen Kommunikationsbetriebs zu verhindern.
