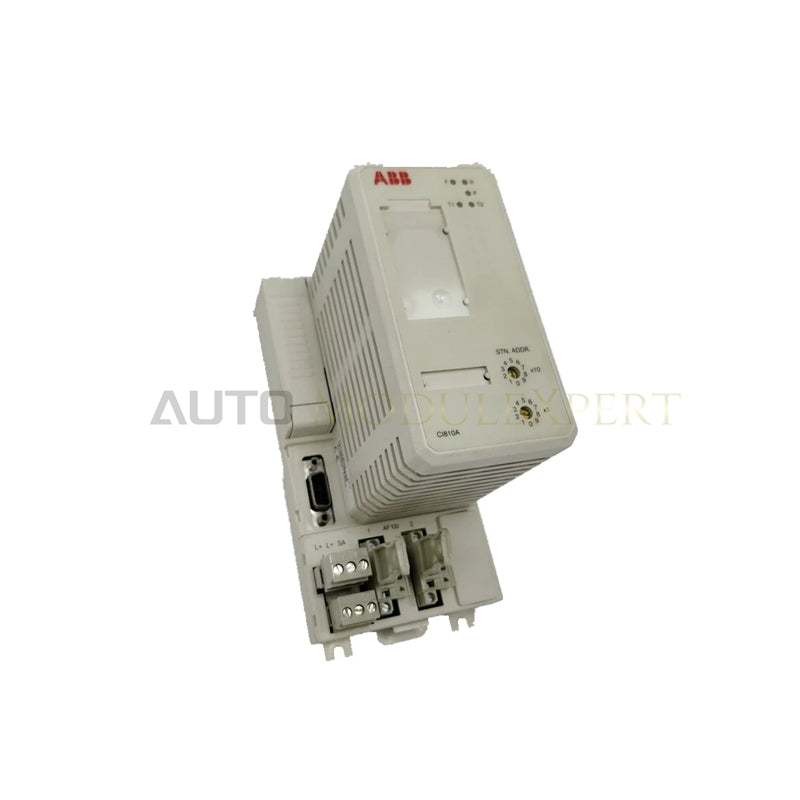

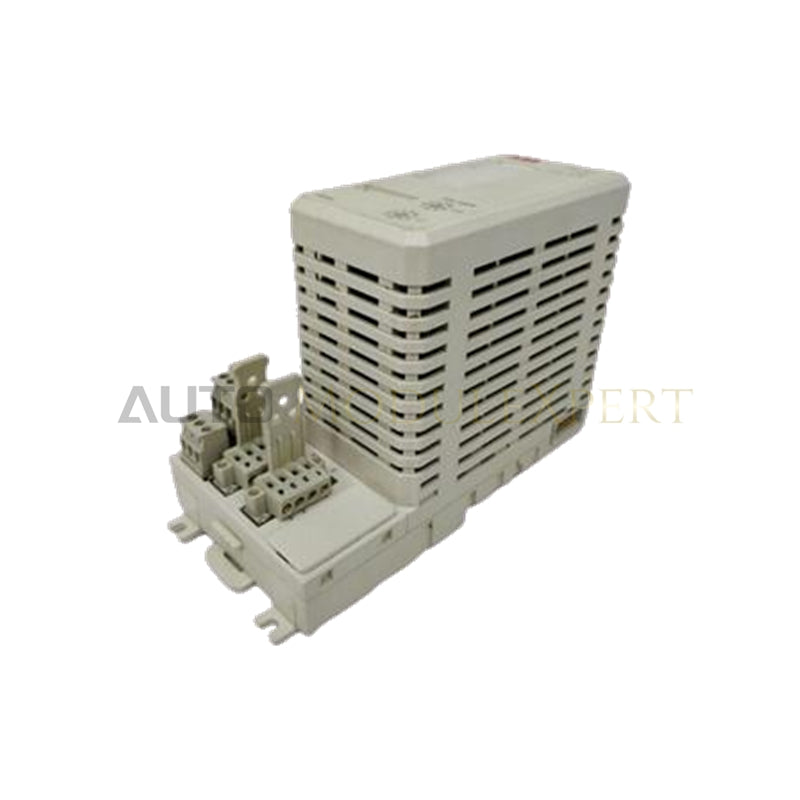

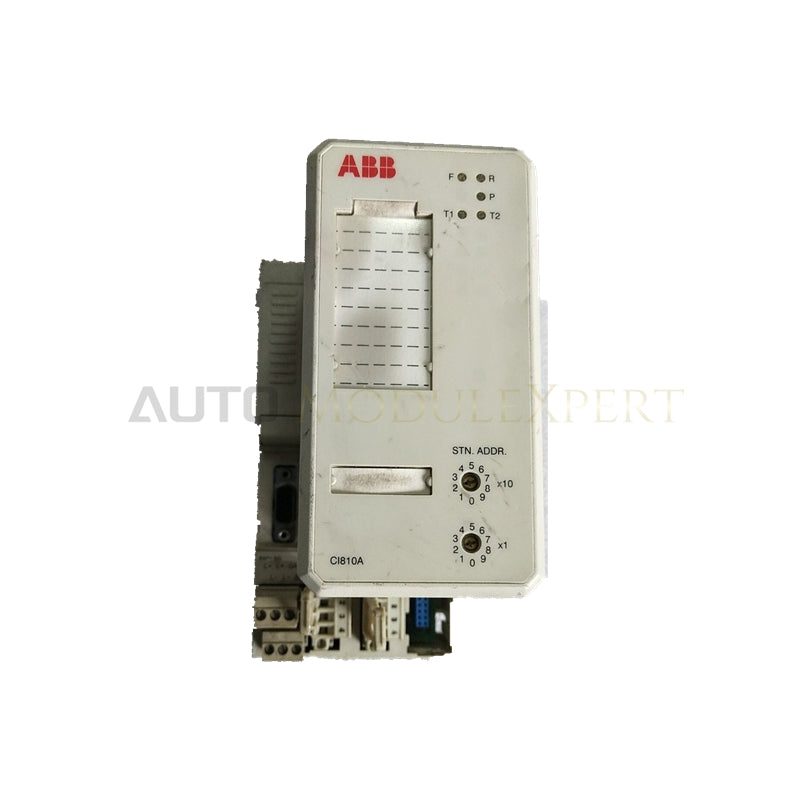

ABB CI810A 3BSE013262R1 AF100-Feldkommunikationsschnittstellenmodul

Das ABB CI810A 3BSE013262R1 dient als primäres CI810A-Feldkommunikationsschnittstellenmodul zur Verwaltung des Hochgeschwindigkeitsverkehrs auf dem AF100-Feldbus über S800-I/O- und Advant/800xA-Plattformen. Ausgestattet mit einem integrierten 16-MHz-Prozessor, 0,5 MB FPROM und 0,5 MB SRAM koordiniert die Hardware den deterministischen Datenaustausch zwischen verteilten I/O-Clustern und Host-Controllern über zwei integrierte AF100-Modems mit vollständiger Redundanz der Übertragungsmedien.

Hardwarespezifikationen

Kommunikationsgeschwindigkeit des Backplane-Busses und Medienredundanz

Die CI810A-Schnittstelleneinheit ist direkt mit der S800-I/O-Modulbusstruktur verbunden und ermöglicht das Daten-Polling mit geringer Latenz über angeschlossene I/O-Stationen bei gleichbleibenden Zykluszeiten. Zwei integrierte AF100-Modems übertragen physische Signale über separate Koaxial- oder Twisted-Pair-Kanäle. Bei Betrieb in einer kabelredundanten Konfiguration überwacht die interne Kommunikationslogik kontinuierlich die Signalintegrität auf beiden physischen Leitungen und überträgt den aktiven Busverkehr sofort auf den sekundären Kanal, sobald eine Verschlechterung der physischen Verbindung oder eine Leitungsunterbrechung erkannt wird, ohne die Ausführung der Controller-Aufgaben zu unterbrechen.

Häufig gestellte Fragen

F: Wie funktioniert die Kabelredundanz über die beiden AF100-Modems des CI810A?

A: Beide integrierten Modems empfangen eingehende Netzwerk-Frames gleichzeitig. Dadurch kann die Hardware die aktiven Datenpfade auf Paketebene nahtlos umschalten, wenn bei einem Kabel ein Leerlauf- oder Kurzschlussfehler auftritt.

F: Welche Montagekonfigurationen unterstützen das physische Gehäuse des CI810A-Moduls?

A: Das physische Gehäuse wird direkt auf Standard-DIN-Schienen oder in Modulabschlussstrukturen von S800-I/O-Schaltschränken montiert und verbindet sich mit den Backplane-Bus-Steckverbindern für die Stromversorgung und die interne Signalverteilung.

F: Benötigt der integrierte Speicher bei Stromausfällen des Systems eine Batterie-Notstromversorgung?

A: Systemfirmware und Konfigurationsparameter werden dauerhaft im nichtflüchtigen 0.5-MB-FPROM gespeichert, während Laufzeitdatenpuffer den 0.5-MB-SRAM nutzen, der kontinuierlich über die 24-VDC-Backplane-Versorgung aktualisiert wird.

Richtlinien für die Feldinstallation

Montieren Sie das CI810A-Modul vertikal auf der Montageschienenbaugruppe in einem Gehäuse der Schutzart IP20 oder höher. Achten Sie darauf, dass die oberen und unteren Lüftungsöffnungen einen Mindestabstand von 50 mm aufweisen, damit innerhalb des Betriebstemperaturbereichs von -25 deg C bis +70 deg C eine natürliche Luftkonvektion möglich ist. Erden Sie alle Schirmungen der AF100-Netzwerkkabel direkt an der Schutzerde-Erdungsschiene des Schaltschranks. Verwenden Sie dazu niederimpedante Erdungsklemmen in der Nähe der Kabeleinführung, um hochfrequente elektrische Störungen zu reduzieren. Vergewissern Sie sich vor dem Einschalten, dass beide physischen AF100-Kanalstecker vollständig mit den Modems des Moduls verbunden sind. Verlegen Sie Stromleitungen getrennt von Kommunikationsleitungen, um eine elektromagnetische Einkopplung in die AF100-Signaltreiber zu verhindern.
