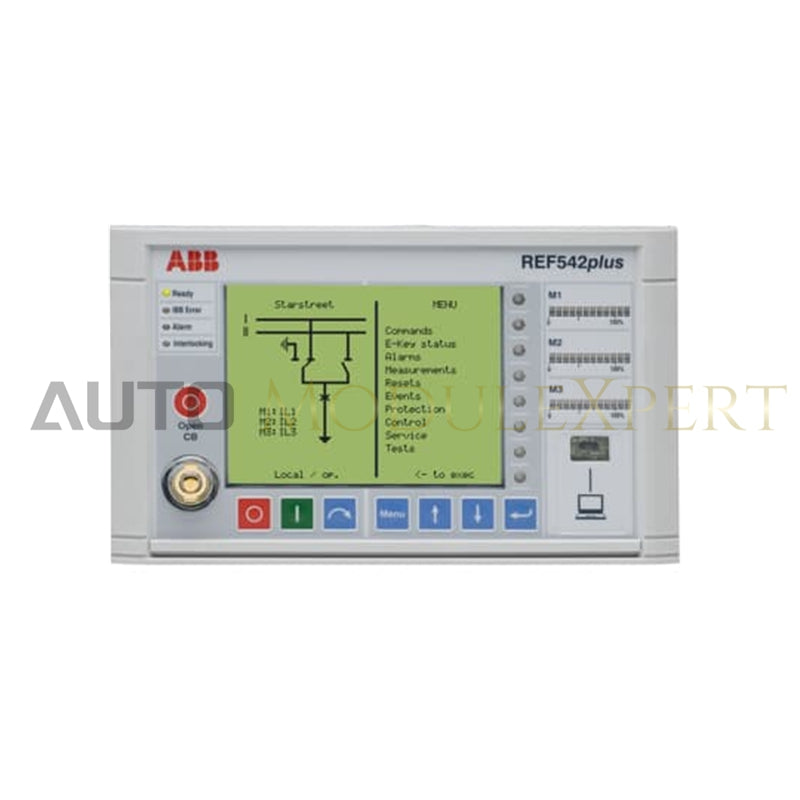

ABB REF542plus 1VCF750090R0802 terminalna jedinica za vod i upravljačka jedinica polja
ABB 1VCF750090R0802, također katalogiziran kao REF542plus višenamjenska zaštitna i upravljačka jedinica rasklopnog postrojenja, namjenska je hardverska komponenta za upravljanje poljem i zaštitu srednjenaponskih vodova unutar industrijskih platformi rasklopnih postrojenja.
Hardverske specifikacije
| Parametar | Specifikacija |
|---|---|
| Model | 1VCF750090R0802 (REF542plus) |
| Marka | ABB |
| Podrijetlo | Švicarska |
| Težina | 5,0 kg |
| Dimenzije | Standardno kućište za 19-inčni ormar / montažu na ploču |
| Radna temperatura | -10 stupnjeva C do 55 stupnjeva C |
| Potrošnja energije | 20 W nazivno |
| Nazivna vrijednost CT ulaza | 0,2 A, 1 A ili 5 A nazivno |
| Nazivna vrijednost VT ulaza | 100-125 VAC nazivno |
| Nazivna frekvencija | 50 Hz / 60 Hz |
| Analogni ulazi | Do 8 konfigurabilnih mjernih kanala |
| Analogni izlazi | 4 dodatna kanala (0-20 mA ili 4-20 mA) |
Interoperabilnost industrijske mreže i determinističko upravljanje
Središnji procesor koristi namjenski mehanizam za obradu u stvarnom vremenu, podržan procesorom digitalnih signala (DSP), za izvođenje zaštitnih funkcija, izračuna električne energije i logike blokiranja rasklopnog postrojenja bez kolebanja u vremenu izvođenja. Brzina komunikacije internom sabirnicom stražnje ploče omogućuje determinističko bilježenje događaja i brzu logiku isključenja u složenim konfiguracijama rasklopnih postrojenja. Jedinica prenosi binarna stanja i dijagnostičke podatke nadređenim mrežama automatizacije trafostanice putem determinističkih protokola industrijske sabirnice. Kompatibilnost flash memorije firmvera osigurava da se korisnički definirani funkcijski planovi (FUPLA), izrađeni pomoću konfiguracijskog softvera, izvršavaju unutar strogo definiranih granica ciklusa izvođenja, čime se sprječava međusobno ometanje binarnih ulaza i relejnih izlaza između kanala.
Često postavljana pitanja

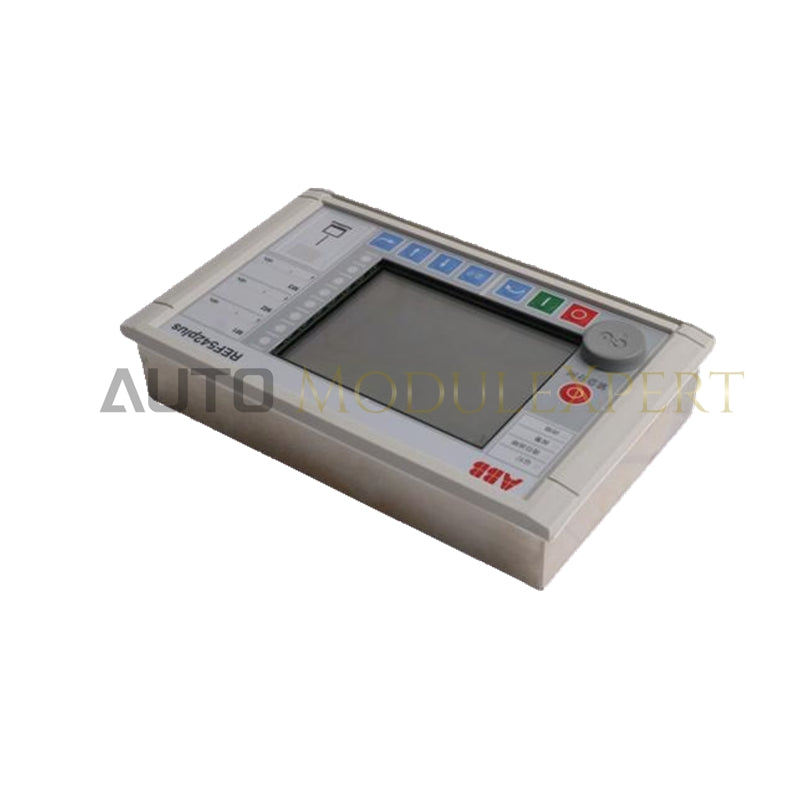

P: Kako je jedinica HMI povezana s glavnim procesorskim kućištem REF542plus?
O: Odvojeno sučelje čovjek-stroj (HMI) povezuje se s glavnom središnjom procesorskom jedinicom ugrađenom u niskonaponski odjeljak putem namjenskog serijskog kabela. Takvo odvajanje omogućuje ugradnju HMI-ja na prednja vrata, dok niskonaponsko signalno ožičenje ostaje unutar ploče.
P: Koja je razlučivost i kapacitet internog snimača kvarova?
O: Interni snimač kvarova istodobno bilježi do 7 analognih kanala i 32 binarna statusna signala pri fiksnoj frekvenciji uzorkovanja od 1,2 kHz, čuvajući valne oblike prije i nakon kvara za analizu električne energije nakon događaja.
Smjernice za montažu na terenu
Ugradite glavnu središnju jedinicu unutar niskonaponskog odjeljka rasklopnog postrojenja na standardne vodilice za ormar, a zaslonsku ploču HMI-ja sigurno ugradite u otvor na vratima odjeljka. Zategnite sve pričvrsne vijke kako biste osigurali pouzdan kontakt sa strukturnim uzemljenjem na goloj metalnoj površini ploče. Spojite sekundarno ožičenje CT-a i VT-a preko kratkospojnih priključnih blokova kako biste omogućili sigurno odvajanje tijekom puštanja u pogon.
Vodite vodiče analognih ulaza u namjenskim oklopljenim kabela s upletenim paricama, fizički odvojene od visokonaponskih primarnih vodiča i induktivnih zavojnica za isključenje. Odvodnu žicu svakog oklopa uzemljite isključivo na glavnoj sabirnici uzemljenja u niskonaponskom odjeljku; nemojte uzemljivati oklop na oba kraja kako biste izbjegli kružne struje uzemljenja. Provjerite jesu li svi vijci priključnih blokova zategnuti i ostvaruju li svi NPT uvodnici najmanje 5 punih zahvata navoja prije dovođenja pomoćnog napajanja upravljačkoj jedinici polja.
