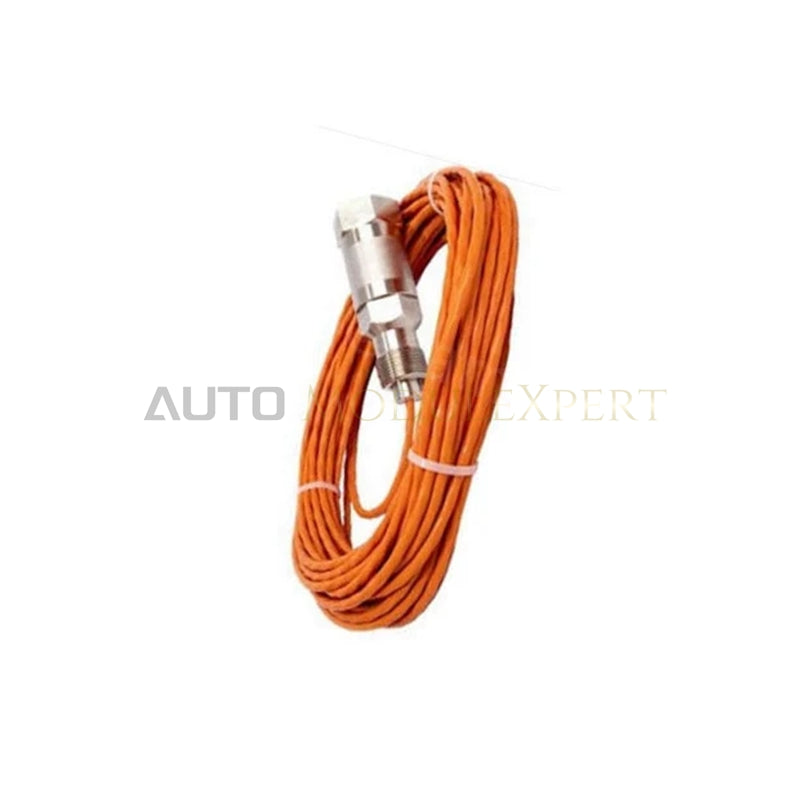

Honeywell LG1093AA03 sustav za nadzor UV plamena

Konfiguriran za brzo detektiranje ultraljubičastog zračenja u industrijskim sustavima za upravljanje plamenicima, Honeywell LG1093AA03 (LG1093AA03 sustav za nadzor UV plamena) omogućuje izravnu fizičku/električnu izvedbu detekcijom UV emisije iz plamena izgaranja u plinskim turbinama i industrijskim kotlovima.

Specifikacije hardvera

Protokol 4-20 mA HART petlje i integracija signala plamena

U suvremenim arhitekturama upravljanja procesima prijamnici za zaštitu plamena pretvaraju sirove ionizacijske impulse UV detektora u standardizirane sistemske signale. Honeywell LG1093AA03 izravno se povezuje s odgovarajućim pojačalima za nadzor plamena serije Honeywell EG1033, koja frekvencije izboja cijevi s hladnom katodom obrađuju u izolirane relejne kontakte i izlaze protokola 4-20 mA HART petlje za integraciju u DCS. Namjenska izolacija kanala od kanala unutar modula za zaštitu plamena štiti glavni procesni kontroler od prenaponskih udara visokog napona, a istodobno kontinuirano prenosi podatke o intenzitetu signala plamena putem standardnih analognih kabelskih vodova.

Često postavljana pitanja

P: Kako senzorska cijev s hladnom katodom razlikuje stvarno zračenje plamena od pozadinske topline iz peći?

O: Senzorska cijev reagira isključivo na ultraljubičasto svjetlo u uskom spektralnom pojasu od 185 do 265 nm koje emitira aktivno izgaranje. Potpuno je neosjetljiva na kontinuirano infracrveno zračenje koje emitira užarena vatrostalna opeka peći, čime se sprječavaju lažne indikacije plamena.

P: Koji je fizički korak pri ugradnji potreban za očuvanje prozirnosti optičkog prozora i sprječavanje pregrijavanja senzora?

O: Ugradite neprekidni vod zraka za pročišćavanje u priključak cijevi za viziranje uzvodno od montažnih NPT navoja od 3/4 inča. Protok zraka za pročišćavanje održava optički prozor za viziranje bez naslaga čađe, a temperaturu glave senzora održava znatno ispod maksimalne granice od 177 °C.

Smjernice za ugradnju na terenu

Navijte glavu senzora na cijev za viziranje usmjerenu izravno prema sjecištu primarnog stošca plamena i vrha plamenika. Pobrinite se da put viziranja ostane neometan mlaznicama za gorivo ili mehaničkim konstrukcijskim nosačima pri svim razinama opterećenja.

Provedite oklopljeni visokotemperaturni kabel duljine 1,5 m kroz namjenski metalni kanal izravno do ormara pojačala za zaštitu plamena. Održavajte neprekinuti spoj odvoda oklopa kabela sa zaštitnim uzemljenjem sustava samo na strani kućišta pojačala kako biste spriječili smetnje uzrokovane petljom uzemljenja. Tijekom održavanja plamenika ili pregleda prozora isključite sva napajanja sustava za upravljanje plamenikom prije uklanjanja senzora iz sklopa cijevi za viziranje.
