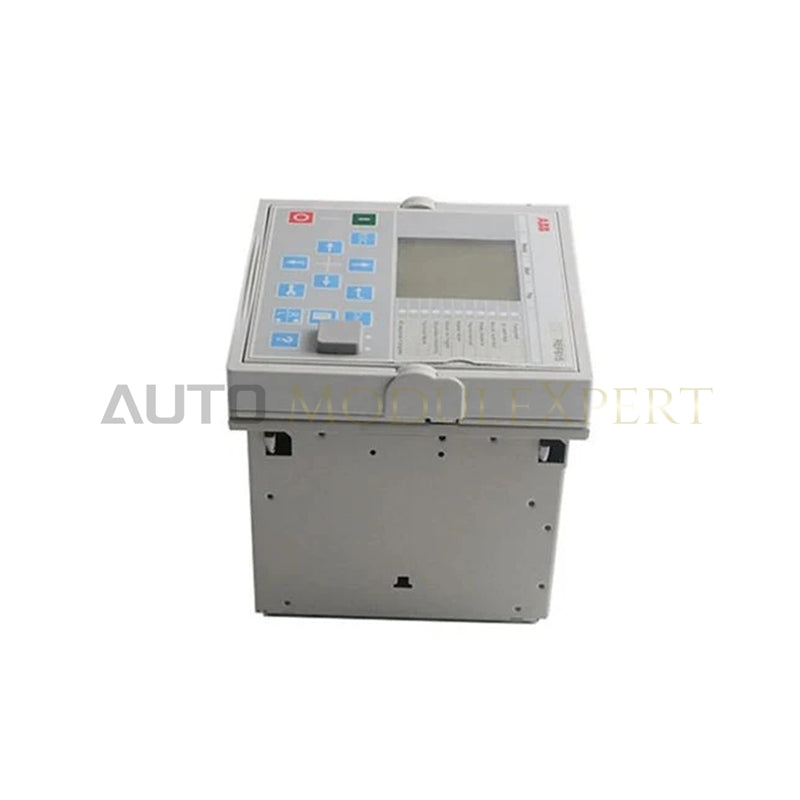

ABB REC650 1MRK000028-AA relej za upravljanje poljem serije Relion 650

ABB REC650 1MRK000028-AA, također katalogiziran kao inteligentni elektronički uređaj (IED) REC650, služi kao namjenska hardverska komponenta za upravljanje poljem, zaštitu i nadzor u rasklopnim postrojenjima podprijenosne mreže. Mikroprocesorski sklop prima fazne struje i napone iz tradicionalnih mjernih transformatora ili senzora, procjenjuje algoritme fazno izolirane diferencijalne zaštite voda i distantne zaštite te izvršava isključenje, automatsko ponovno uključenje i provjere sinkronizma putem lokalnih krugova za isključenje rasklopnog postrojenja i Ethernet mreža trafostanice.

Objašnjenje sufiksa i matrica modela

Hardverske specifikacije

Komunikacija sabirnicom stražnje ploče i determinističke mreže

Interna arhitektura sabirnice stražnje ploče usklađuje protok podataka između analognih akvizicijskih kartica velike gustoće, ploča binarnih I/O ulaza/izlaza i glavnih procesorskih modula. Razmjena podataka putem interne sabirnice odvija se determinističkim brzinama, što omogućuje izvršavanje fazno izoliranih diferencijalnih algoritama u stvarnom vremenu uz kratka vremena isključenja kraća od ciklusa. Izvorni Ethernet kanali obrađuju IEC 61850 GOOSE poruke za međusobno blokiranje između polja rasklopnog postrojenja. Provjere kompatibilnosti flash memorije firmvera automatski se izvršavaju tijekom rada s alatnim lancem putem web-sučelja za parametriranje, kako bi se osigurala sigurna ažuriranja softvera bez oštećenja nehlapljive konfiguracijske memorije.

Često postavljana pitanja

P: Kako uređaj održava brzinu GOOSE poruka tijekom velikog mrežnog prometa?

O: Ugrađeni komunikacijski procesor izolira IEC 61850 GOOSE okvire uporabom VLAN označavanja na hardverskoj razini i prioritetnog redanja, čime osigurava obradu naredbi za isključenje zaštite unutar determinističkih vremenskih prozora u stvarnom vremenu, neovisno o pozadinskom prometu SCADA sustava.

P: Koje fizičke mjere opreza vrijede pri promjeni skupina postavki tijekom rada voda pod naponom?

O: Relej podržava šest programibilnih skupina postavki koje se mogu promijeniti bez ponovnog pokretanja uređaja. Međutim, terensko osoblje mora provjeriti odgovaraju li aktivne granice struje i napona trenutačnim opterećenjima sustava prije prebacivanja skupina putem binarnih ulaza ili prednjeg HMI-ja, kako bi se spriječilo neželjeno pokretanje isključenja.

Smjernice za terensku ugradnju

Montirajte kućište nosača širine pola 19 inča okomito u izrez ploče rasklopnog postrojenja koristeći standardni montažni pribor. Osigurajte najmanje 100 mm okomitog razmaka iznad i ispod kućišta kako biste održali odvođenje topline konvekcijom preko vanjskog metalnog kućišta.

Uspostavite uzemljenje niske impedancije tako da zeleni/žuti bakreni vodič (minimalnog presjeka 4.0 mm2) provedete od namjenskog priključka za uzemljenje na stražnjem kućištu izravno do uzemljivačke sabirnice ploče trafostanice. Binarne I/O kabele, serijske RS485 kabele te optičke ili bakrene Ethernet kabele završite u odvojenim kabelskim kanalima, dalje od primarnih vodiča koji provode struju. Osigurajte da se metalni oklopi od opletene žice na terenskim vodovima uzemlje na jednoj točki, na stezaljci kućišta pri ulasku u ploču, kako bi se potisnule visokofrekvencijske elektromagnetske smetnje. Zategnite priključke uzemljenja stražnjeg kućišta na 1.5 N-m, uz najmanje 5 punih navoja zahvata.
