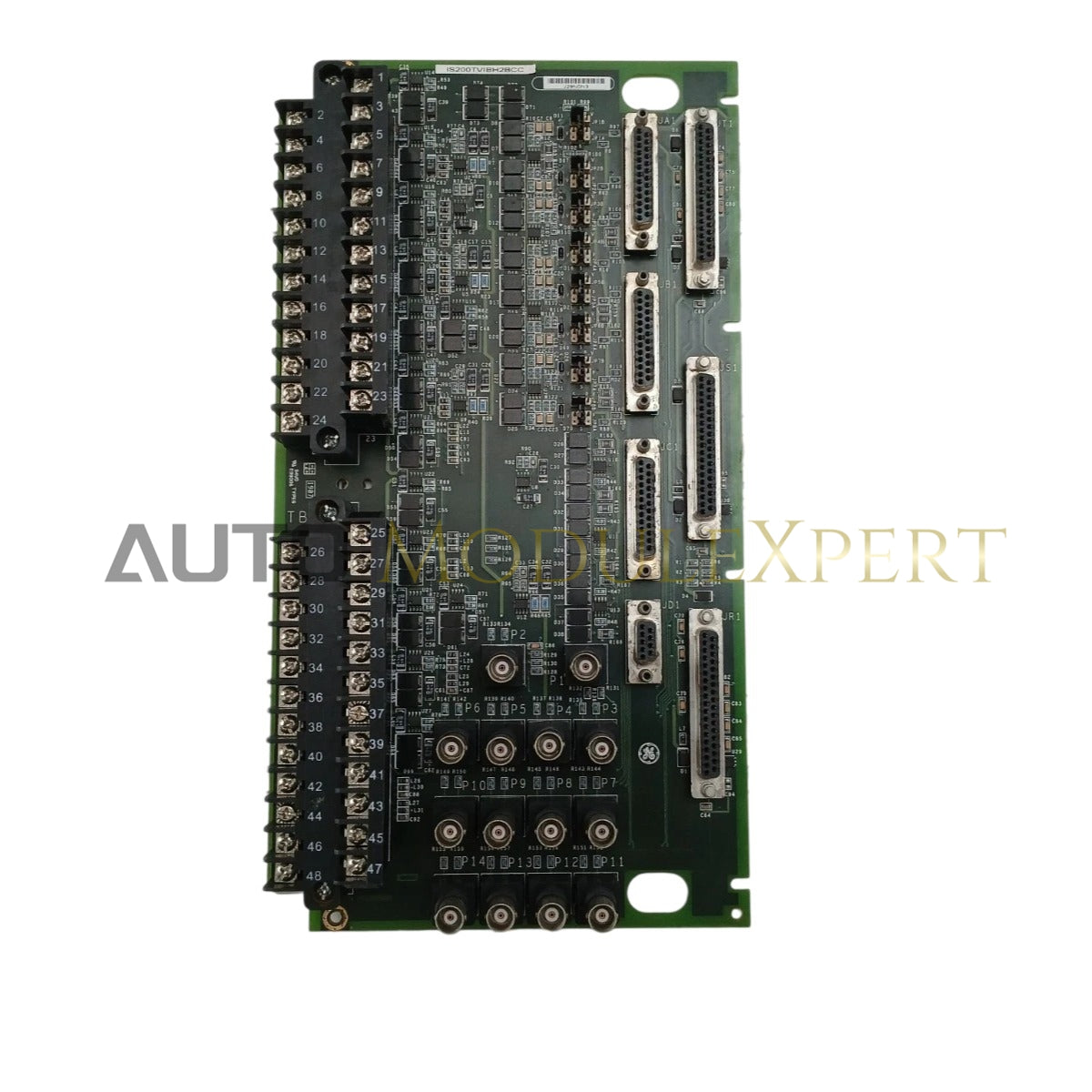

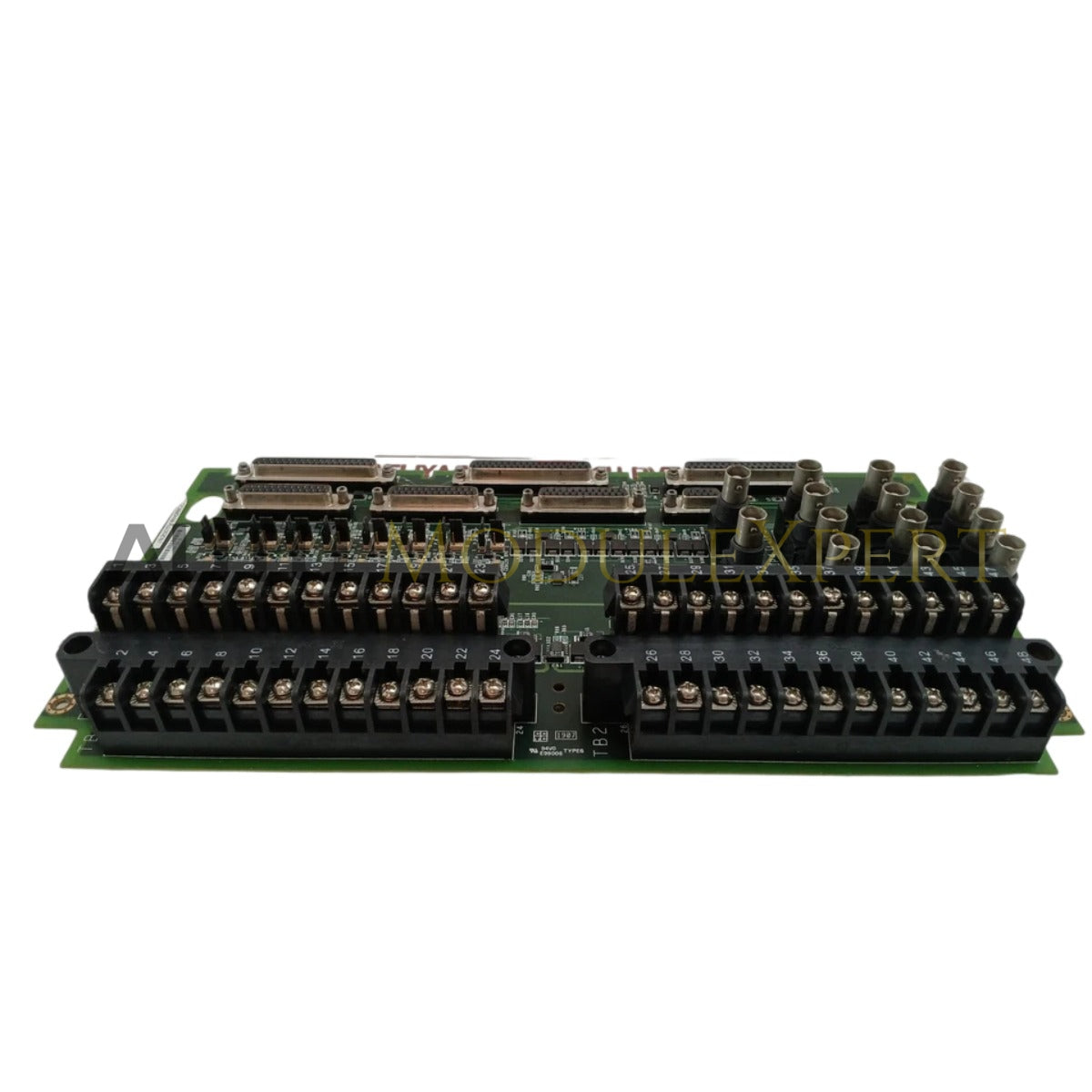

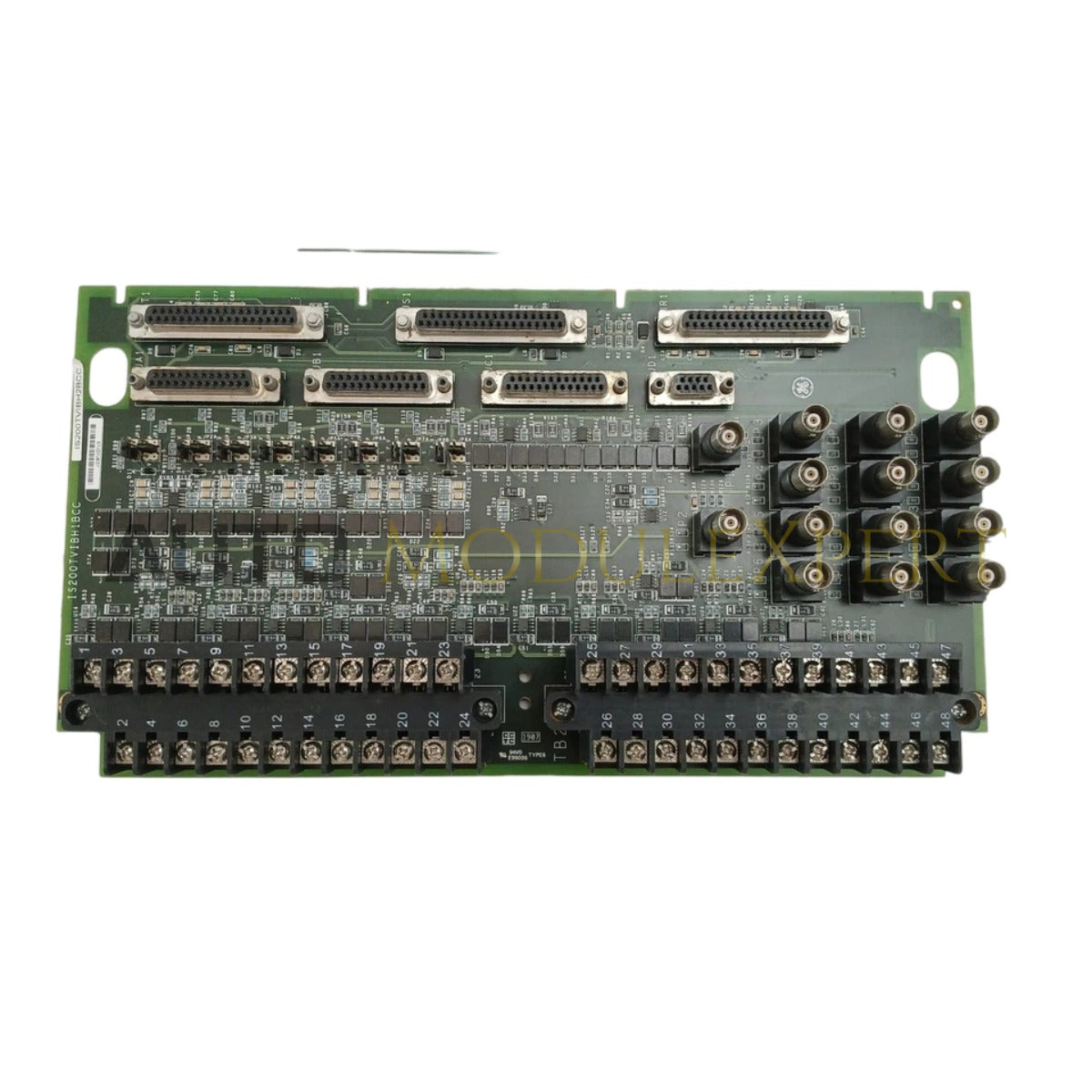

GE IS200TVIBH2BCC, также известная как TVIB — плата терминала вибрации, представляет собой специализированный аппаратный компонент для завершения и обработки сигналов в платформах системы мониторинга вибрации Mark VI.

Технические характеристики оборудования

Архитектура мониторинга вибрации GE Mark VI

Плата TVIB служит критически важным интерфейсом между динамическими датчиками вибрации и входными модулями вибрации Mark VI. Используя высокоскоростную шину задней панели, плата обеспечивает детерминированную передачу высокочастотных динамических сигналов. Плата поддерживает масштабирование плотности ввода/вывода, позволяя точно завершать несколько вихретоковых зондов или сейсмических датчиков. Будучи важным компонентом цепочки TSI (Turbine Supervisory Instrumentation), она обеспечивает целостность сигнала благодаря маршрутизации терминалов с защитой от электромагнитных помех, поддерживая необходимую пропускную способность для продвинутого анализа динамики ротора и подавления перекрестных помех.

Часто задаваемые вопросы (FAQ)

В: Каково значение маршрутизации сигналов на плате TVIB в отношении масштабирования вихретоковых зондов?

О: TVIB разработана для сохранения целостности исходных напряжений сигналов от вихретоковых зондов. Правильная маршрутизация на этой плате обеспечивает стабильность целевых напряжений зазора -10 В постоянного тока, предотвращая ошибки измерений при мониторинге динамики ротора.

В: Можно ли использовать эту плату для приложений с высокочастотными динамическими сигналами?

О: Да, плата TVIB специально разработана для обработки высокочастотных требований мониторинга вибрации турбин, обеспечивая низкоимпедансные пути, которые минимизируют затухание и искажение сигналов по всему частотному спектру.

Руководство по установке на объекте

• Крепление: Закрепите плату TVIB на панели шкафа мониторинга вибрации с помощью предусмотренных монтажных отверстий. Убедитесь, что панель заземлена на общий системный эталон, чтобы предотвратить шумы заземляющих петель.
• Экранирование: Все кабели датчиков вибрации должны быть экранированы. Завершите провод отвода экрана на назначенной точке заземления шасси на плате терминала для эффективного подавления высокочастотных помех.
• Настройки крутящего момента: Затяните все винтовые соединения клемм в соответствии с указанным производителем моментом затяжки. Ослабленные соединения в цепях вибрации могут вызвать дрожание сигнала, которое система управления может ошибочно принять за механическую вибрацию.
• Визуальный осмотр: Проверьте правильность подключения всех входных каналов согласно схеме контура. Убедитесь, что рядом с сигнальными дорожками отсутствуют металлические частицы или проволочные волокна, чтобы избежать коротких замыканий на низковольтных входах датчиков.
