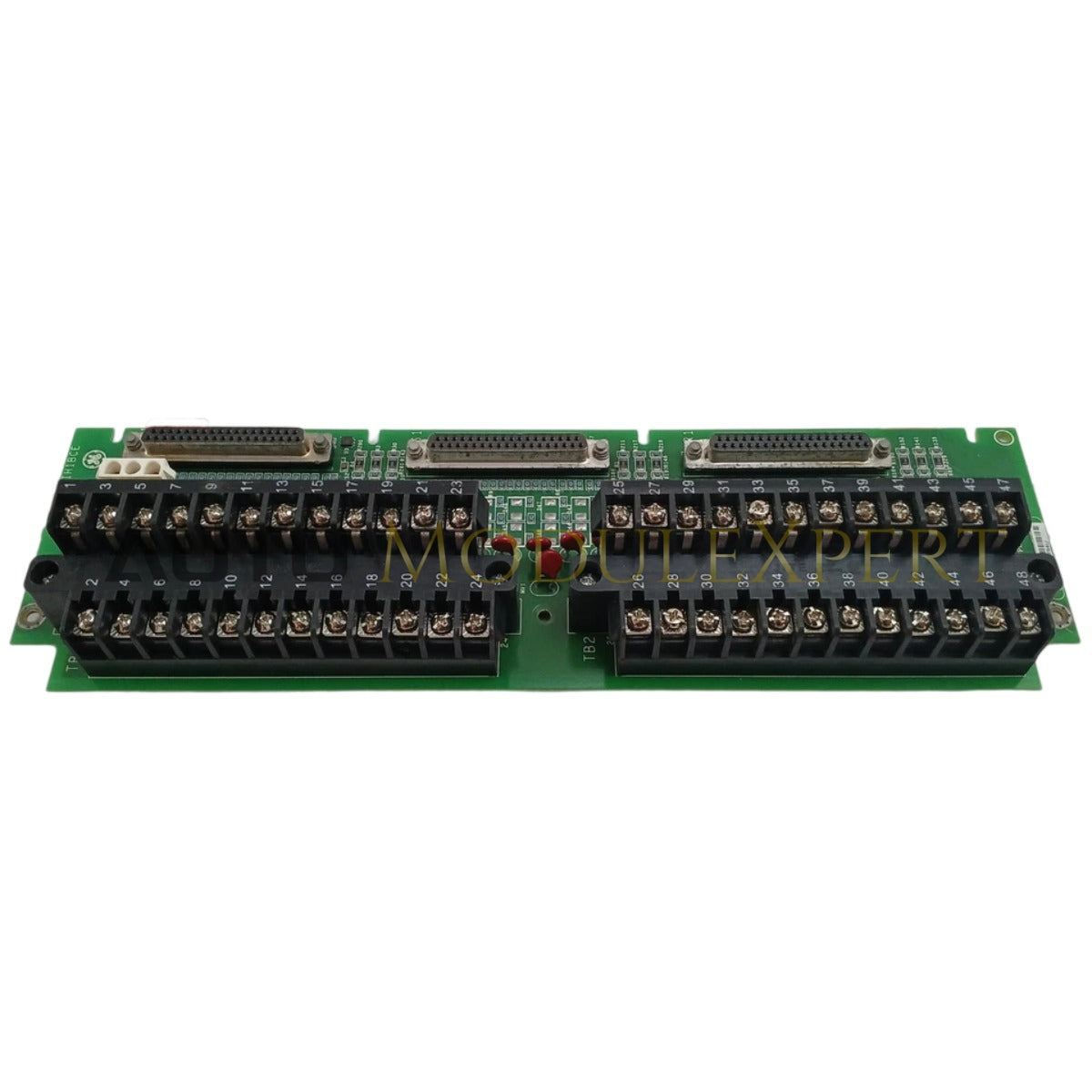

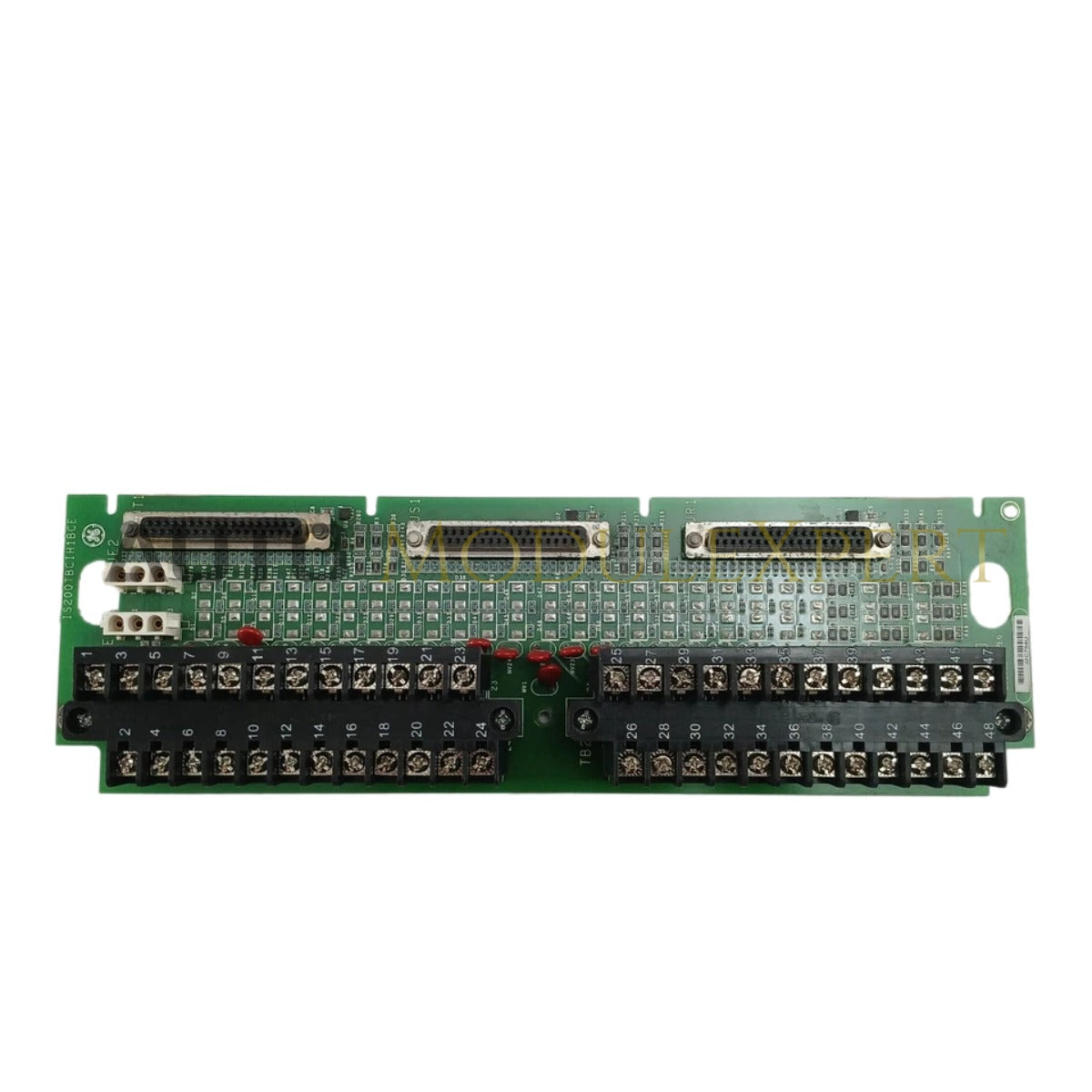

GE IS200TBCIH1BCE, также известная как контактная плата TBCI, является специализированным аппаратным компонентом для завершения сигналов и интерфейса между полевыми устройствами и контроллером в платформах системы управления Mark VI.

Технические характеристики

Архитектура обработки сигналов GE Mark VI

Плата TBCI служит основным интерфейсом для обработки цифровых входных контактов. Используя высокоскоростную шину задней панели, плата обеспечивает детерминированную передачу данных о состоянии поля (открыто/закрыто) в модули процессора ввода-вывода. Плата поддерживает масштабирование плотности ввода-вывода, позволяя организованно завершать несколько цифровых входных цепей внутри шкафа управления. Будучи пассивным компонентом завершения, она обеспечивает целостность сигнала через надежные клеммные соединения, создавая стабильный путь между полевыми датчиками и входными модулями Mark VI без активного преобразования сигнала.

Часто задаваемые вопросы (FAQ)

В: Требуется ли модулю IS200TBCIH1BCE внешнее питание для работы?

О: Нет, плата TBCI является пассивным компонентом завершения. Она предназначена для передачи сигналов к цифровым входным модулям Mark VI и обратно, которые обеспечивают необходимое напряжение опроса для полевых контактов.

В: Как следует подключать цифровые входные контакты к этой плате, чтобы избежать помех?

О: Используйте экранированный витой кабель для всех цифровых входов. Экраны кабеля необходимо заземлять на предусмотренные клеммы заземления корпуса на монтажной панели шкафа для эффективной защиты от электромагнитных помех (EMI).

Руководство по монтажу на объекте

• Крепление: Закрепите плату TBCI на задней панели шкафа управления с помощью монтажных шпилек. Убедитесь, что поверхность крепления не окрашена, чтобы обеспечить низкоомное заземление общей плоскости платы.
• Технические требования к затяжке: Используйте калиброванную отвертку для затяжки винтов клемм с указанным моментом. Перетяжка может повредить клеммные блоки, а недостаточная затяжка может привести к прерывистым контактам.
• Сопоставление сигналов: Сверьте номера конкретных клемм на плате с документацией по проекту системы для правильного сопоставления ввода-вывода перед началом пусконаладочных работ.
• Визуальный осмотр: Проведите физический осмотр всех паяных соединений и клеммных разъемов перед подачей питания. Убедитесь, что нет торчащих проводников, замыкающих соседние клеммы, что может вызвать ложный входной сигнал или короткое замыкание.
