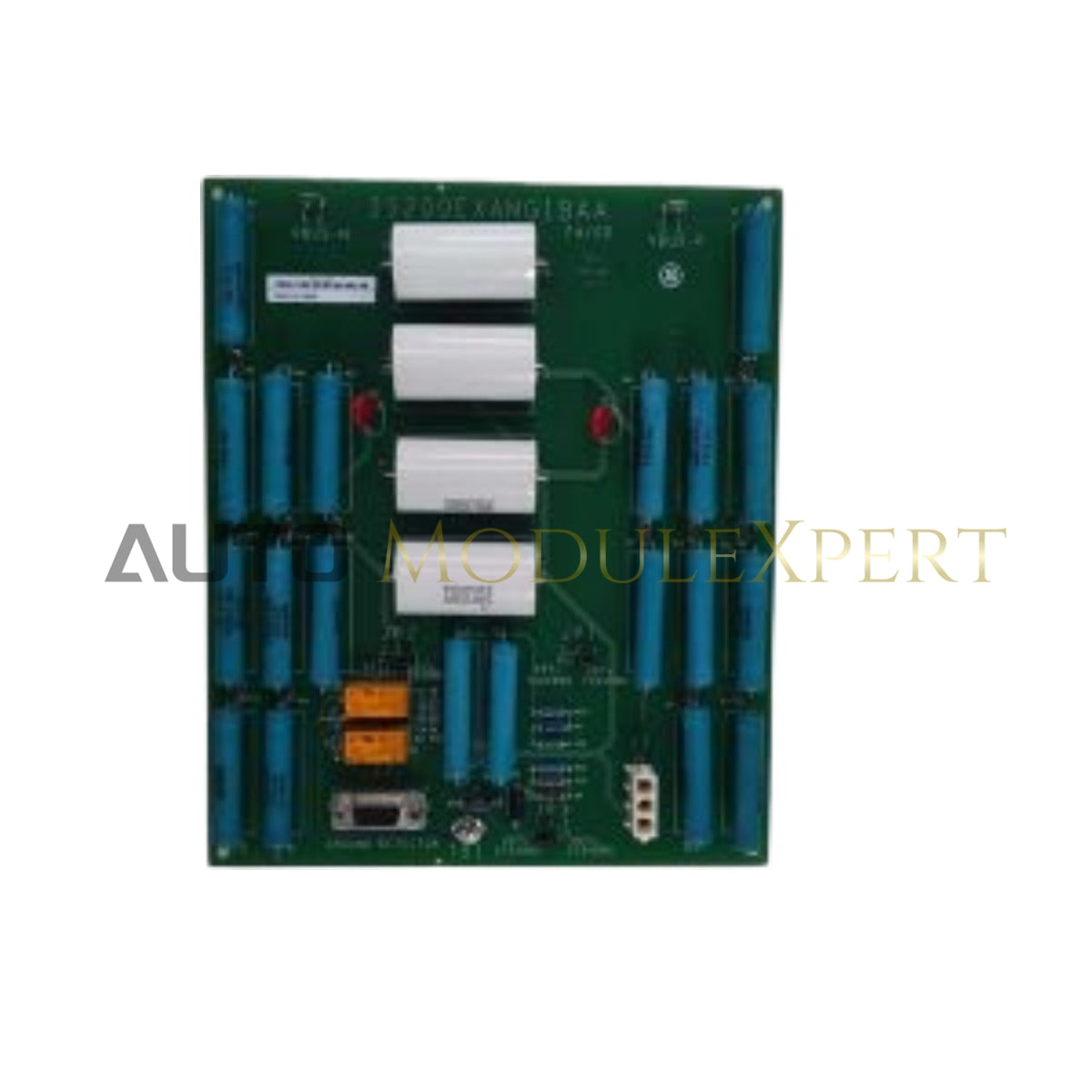

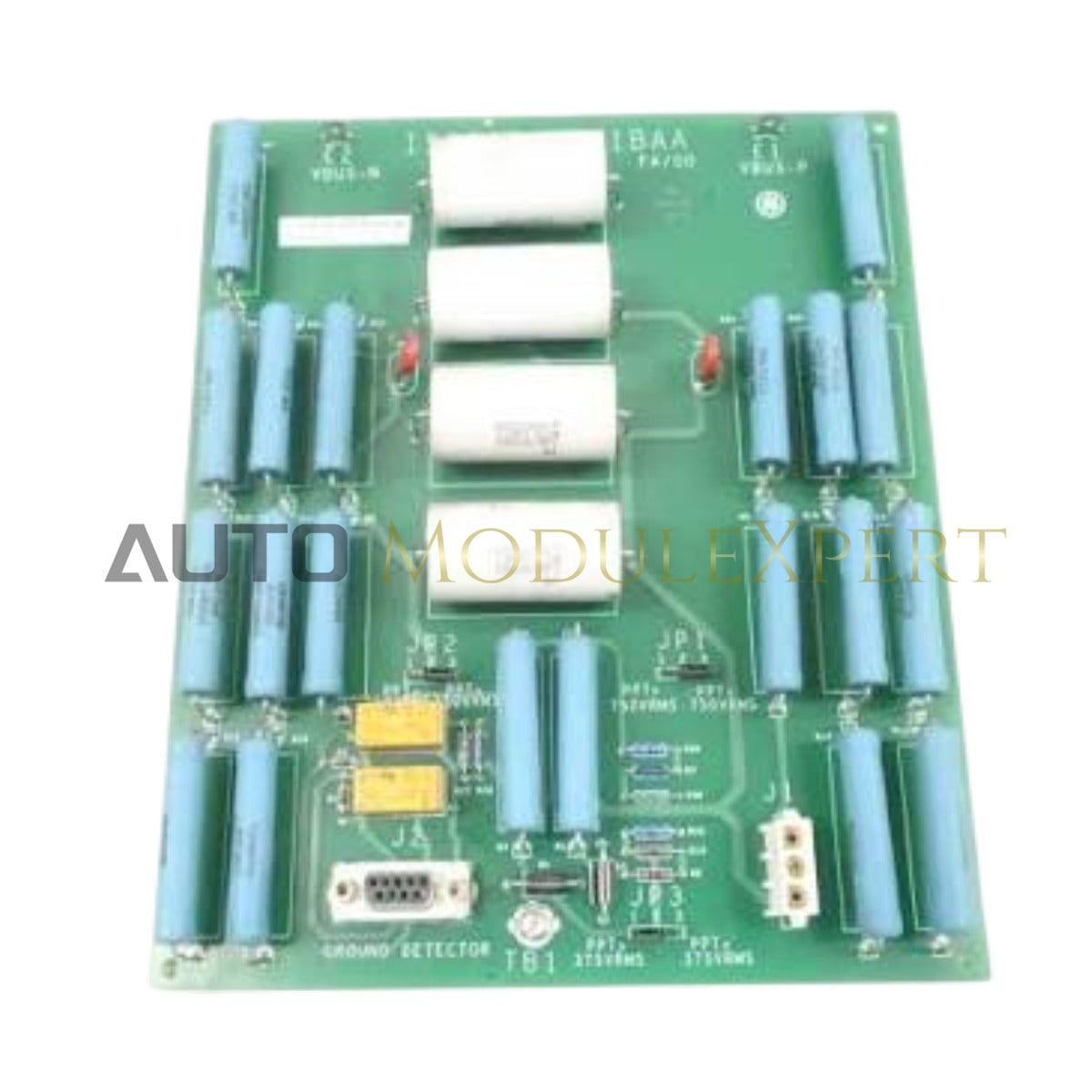

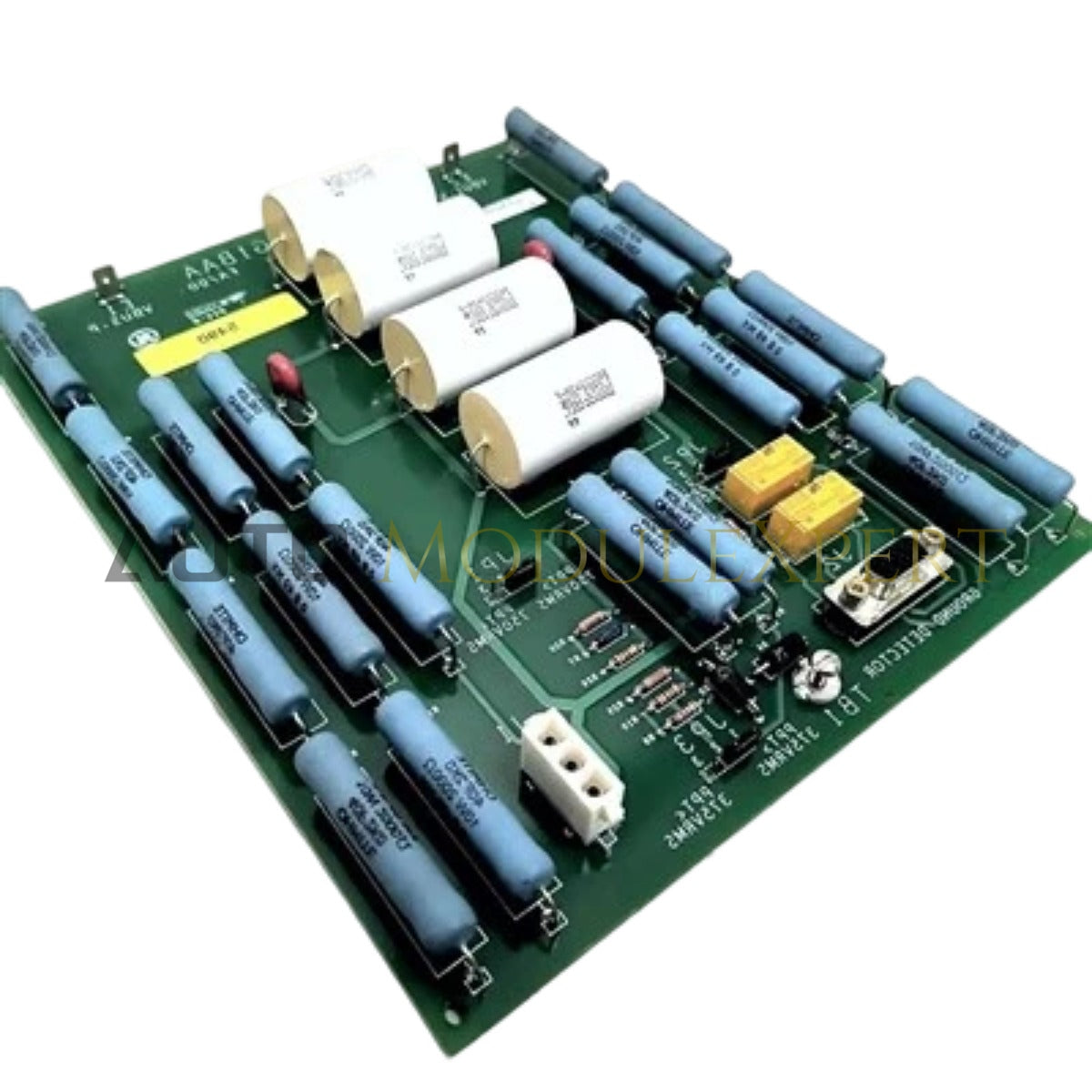

GE IS200EXAMG1BAA, также известный как модуль ослабления возбуждения EXAM, представляет собой специализированный аппаратный компонент для обработки сигналов и подавления шума в платформах системы управления EX2100.

Технические характеристики оборудования

Архитектура обеспечения целостности сигнала в системе управления GE

Модуль EXAM функционирует как высокоточный интерфейс для снижения электромагнитных помех (EMI) в цепи возбуждения. Используя высокоскоростную шину задней панели, плата синхронизирует ослабленные аналоговые сигналы обратной связи с основным контроллером возбуждения. Совместимость с прошивкой flash позволяет в реальном времени корректировать кривые ослабления и логику фильтрации, что даёт системе возможность адаптироваться к различным условиям электрических помех. Модуль поддерживает масштабирование плотности ввода/вывода, предоставляя 16 настраиваемых каналов, которые могут быть назначены для аналогового измерения или цифрового мониторинга состояния, обеспечивая оптимальную точность сигнала для чувствительных контуров управления возбуждением.

Часто задаваемые вопросы (FAQ)

В: Какова основная функция логики ослабления в этом модуле?

О: Цепь ослабления предназначена для подавления высокочастотных шумов и переходных напряжений, которые могут ухудшать качество чувствительных сигналов обратной связи в цепи возбуждения, обеспечивая контроллеру чистые и точные данные.

В: Можно ли устанавливать этот модуль в различных промышленных конфигурациях?

О: Да, IS200EXAMG1BAA разработан для монтажа как на DIN-рейку, так и на панель, что обеспечивает гибкость установки в стандартных шкафах возбуждения или удалённых распределительных коробках.

Руководство по монтажу на объекте

• Крепление: Закрепите модуль на заземлённой DIN-рейке или панели с помощью встроенного крепёжного оборудования. Обеспечьте достаточный зазор для циркуляции воздуха, так как модуль требует рассеивания тепла при работе в высокотемпературных условиях.
• Заземление: Для оптимального подавления шума подключите клемму заземления корпуса к низкоимпедансной шине заземления. Правильное заземление критически важно для эффективности внутренних фильтрующих цепей.
• Прокладка проводки: Строго разделяйте сигнальные кабели и силовые провода. Используйте экранированные витые пары для всех аналоговых входов, при этом экранный дренажный провод подключайте в одной точке, чтобы избежать петлей заземления.
• Настройка коммуникационного порта: Перед интеграцией в сеть убедитесь, что параметры последовательного интерфейса и Ethernet синхронизированы с главным контроллером. Проверьте состояние диагностических светодиодов при включении питания для подтверждения успешного установления связи.
